Jak tektura komórkowa chroni moduły elektroniczne i części motoryzacyjne w transporcie seryjnym

Delikatne komponenty elektroniczne i części motoryzacyjne rzadko ulegają uszkodzeniu od pojedynczego uderzenia. Częściej zawodzi je kumulacja drgań oraz stałego nacisku podczas transportu seryjnego na paletach lub w kontenerach. Wibracje generowane przez pojazdy ciężarowe lub przenoszone przez podłogę magazynu powodują mikroprzesunięcia wewnątrz opakowania, które z czasem prowadzą do pęknięć lutów, zarysowań powierzchni lub odkształceń precyzyjnych elementów.

Jak struktura plastra miodu rozkłada siły i chroni krawędzie

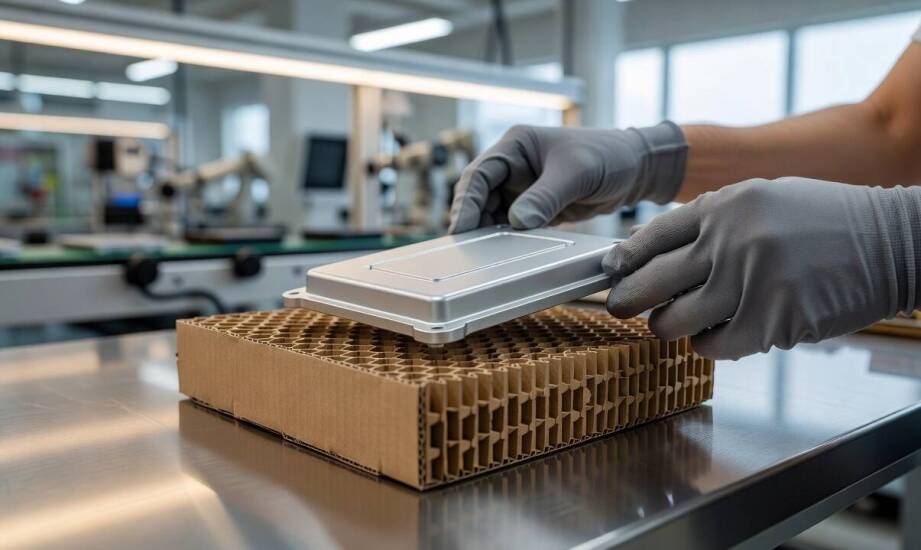

Tektura komórkowa składa się z dwóch warstw zewnętrznych oraz rdzenia z heksagonalnych komórek o średnicy zazwyczaj od 10 do 25 mm. Grubość całej płyty wynosi najczęściej między 10 a 50 mm, zależnie od specyfikacji ładunku. Każda pojedyncza komórka działa w tym układzie jak mikroskopijna kolumna nośna. Ścianki komórek przejmują znaczny nacisk i równomiernie rozkładają siły na całą powierzchnię płyty, zamiast koncentrować je w wąskich punktach styku. Konstrukcja heksagonalna wykazuje nawet trzykrotnie wyższą wytrzymałość na ściskanie pionowe niż tradycyjna tektura falista. Sztywność materiału rośnie w ten sposób przy jednoczesnym zachowaniu niskiej masy własnej. Sprężystość surowca pozwala na częściowe ugięcie pod obciążeniem punktowym oraz powrót do pierwotnego kształtu, co ogranicza przenoszenie wstrząsów na chroniony element. Krawędzie i naroża modułów elektronicznych zyskują dzięki temu skuteczną amortyzację bez konieczności stosowania chemicznych wypełniaczy piankowych.

Parametry fizyczne ładunku determinują bezpośrednio decyzję o zastosowaniu wkładek formowanych. Kluczowe znaczenie ma dokładna masa pojedynczego elementu, wrażliwość powierzchni na zarysowania oraz dopuszczalna tolerancja odkształcenia. Projektanci uwzględniają również docelowy sposób składowania towaru w wielopoziomowym transporcie kontenerowym. Cięższe podzespoły motoryzacyjne wymagają grubszych płyt o mniejszych oczkach dla zapewnienia twardego podparcia. Lekkie, ale podatne na wgniecenia i mikropęknięcia płytki drukowane bezpieczniej osadzić we wkładach z większymi komórkami. Szersze oczka łatwiej poddają się miejscowemu naciskowi, przez co zapewniają głębszą amortyzację wrażliwych detali elektroniki.

Dostosowanie konstrukcji wkładek do rodzaju komponentu

Proces optymalizacji łańcucha dostaw wymusza rygorystyczne planowanie wewnętrznej struktury ładunku. Projektanci tworzą specjalistyczne wkładki z precyzyjnie wyciętymi gniazdami dla układów scalonych i modułów sterujących. Taka dopasowana struktura unieruchamia element i zapobiega jego przesuwaniu się wewnątrz opakowania. Detale wykończeniowe o delikatnych powierzchniach lakierowanych wymagają dodatkowych warstw separatorów utrzymujących bezpieczne odstępy między komponentami. W przypadku elementów o wysoce nieregularnych kształtach stosuje się opakowania uniwersalne, które pracownicy mogą ciąć i dopasowywać na miejscu pakowania. Takie opakowania plaster miodu skutecznie zmniejszają liczbę niezbędnych wariantów magazynowych przy pełnym zachowaniu branżowych standardów bezpieczeństwa.

Skuteczność bariery ochronnej zauważalnie rośnie w momencie połączenia tektury komórkowej z innymi elementami systemu. Sztywne przekładki oddzielają poszczególne warstwy ciężkiego ładunku, zapobiegając uszkodzeniu towaru umieszczonego najniżej. Mocne kątowniki wyprodukowane z tektury litej wzmacniają newralgiczne naroża całego opakowania zbiorczego, przyjmując na siebie zewnętrzne uderzenia. Zabezpieczenie paletowe w postaci taśm bindujących lub folii stretch ostatecznie spina i ogranicza niepożądany ruch jednostki transportowej. W praktyce logistycznej stosuje się także zewnętrzne kartony uzupełnione surowymi wkładkami z tektury komórkowej. Taka integracja materiałów tworzy sztywną i elastyczną konstrukcję ochronną, chroniącą asortyment podczas gwałtownego hamowania pojazdem.

Konstrukcja ochronna bazująca w całości na tekturze komórkowej staje się konieczna nie tylko podczas obsługi ładunków o dużej masie własnej. Częściej o jej wdrożeniu decydują wymagania dotyczące precyzyjnej stabilizacji pozycji elementu, separacji dziesiątek poszczególnych sztuk oraz zapobiegania mikroskopijnym otarciom. W seryjnym transporcie międzynarodowym, gdzie partie liczą nierzadko tysiące zaawansowanych technologicznie elementów, nawet drobne przesunięcia kumulują się w postaci poważnych wad sprzętowych. Producent wyrobów tekturowych i drewnianych Sanex z siedzibą w Łowcach dostarcza tego typu specjalistyczne rozwiązania dla sektorów motoryzacyjnego i elektronicznego. Przedsiębiorstwo dysponujące blisko 35-letnim doświadczeniem produkcyjnym wytwarza ekologiczne palety, kątowniki oraz formatki w oparciu o system zarządzania jakością ISO 9001:2015. Optymalny dobór certyfikowanych surowców pozwala inżynierom utrzymać pożądane położenie wszystkich komponentów oraz skutecznie izolować delikatną elektronikę od drgań zewnętrznych, niezależnie od gabarytów samego detalu.
